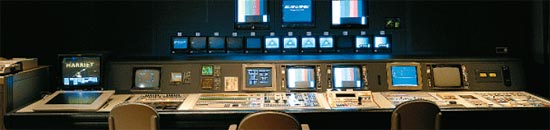

(New National Theater, Tokyo)

■ Canare日本市場領導品牌：
日本無線廣電放送專業線材市場，競爭激烈。Canare線材專業領先，日本75.8%市場佔有率持續上升，超越群倫，大多數日本放送公司與電視臺，包括：NHK、TBS、富士電視台、日本國家劇院、SNG線材配備、國家衛星微波、BS-i超高解像現場立即轉播、日本職棒、全日本新幹線電腦傳訊、專業放送電台、專業數位電影院、巨型現場實況轉播演唱會…等放送系統，Canare不論幕前幕後，穩定安掌主場，忠實專業傳送影音訊息。

Canare佳耐美來自市場佔有尖端首席領導品牌製造者，
Canare佳耐美來自日本國際專業視訊大廠的領導品牌，
Canare佳耐美來自掌控全場視訊會議傳送的專業地位，
Canare佳耐美來自無線放送電台專業幕後穩定傳送者。

HI-END音響線材專業時代化已經降臨!!

現今社會日新月異，工商發達，國人休閑娛樂相對多采多姿，音響產業在現今物質充斥豐衣足食的富裕社會裡，成為一種輕鬆而愉悅的休閒活動，在音樂裡完全沒有紛擾的政治與喧囂，美妙音符能使人陶冶性情，音響重撥系統事實確切，需求品質也日見嚴苛，要求傳輸規範不斷提高，最後只能訴求專業技術與科藝美聲美學，以其專業背景為主場向外遠觀輻射，擁有技術團隊本質才能真正解決專業HI-END傳輸的問題。

在視聽訊號傳導領域，Canare的數位無線放送，更能表現專業中的專業。廣大音響業界中的知音影痴樂迷，從現在起，都能享受專業線材與穩定品質在科藝美學聲學領域的新規視聽饗宴裡享受到真正專業的服務。

■ CANAER 75Ω高寬頻音頻數位線規範介紹：

連接接頭的匹配度和不匹配度?? 當頻率達到2GHz時，安裝了75ΩBNC連接接頭的75Ω同軸電纜線的回饋損失（Return Loss）應大于26dB(VSWR≦1.1)。若用50Ω的BNC連接接頭聯接同一條電纜線，下圖中的回饋損失特性表明，當頻率達到100MHz時，訊號已經無法正確傳輸。 廣泛使用75Ω同軸電纜線的原因： 同軸電纜線的阻抗和相應衰減的計算數值如下圖中所示。PE絕緣電纜線衰減最小時的特性阻抗為60Ω，相應發泡PE(50%)絕緣時的特性阻抗為75Ω，空氣絕緣時為95Ω。這說明了為什要選擇75Ω纜線做數位傳輸的目地。 減小衰減的阻抗值測試條件：200MHz 外導体：銅編織織 絕緣外徑：5mm 導体芯線：實心銅頻率

(上圖顯示匹配的和不匹配的連接接頭)

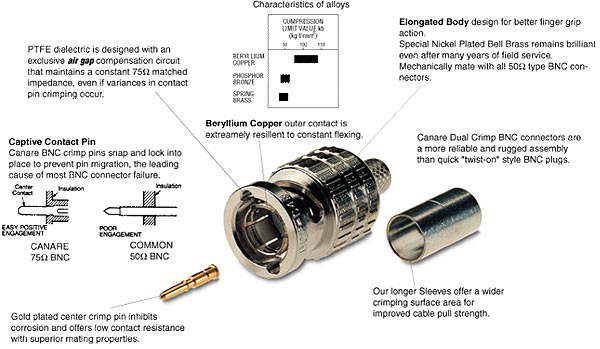

■ CANAER標準專業75ΩBNC高品質數位連接頭結構介紹：

1. CANAER-BNC外層接觸環全部採用鈹銅材料準確傳訊毫不遺漏(與德國WBT0110數位75Ω接頭中心導體相同等級)。
2. 真正75Ω結構，壓接型觸針、壓接型尾管。
3. DC∼2GHz條件下，回饋損失≧26dB，電壓定在駐波比小於1.1。
4. 與一般50ΩBNC的機械結構兼容，體型加長便於捏握，電纜線拉力特強。
5. 中心觸針鍍金快速鎖定裝置，與MIL-C-39012 BNC結構兼容的高性能75Ω連接頭，適用於最新寬頻帶視訊音訊設備。
6. 佳耐美的BNC連接接頭能在DC∼2GHz的頻帶範圍內保證 >26dB的回饋損失， 1.1的電壓定在駐波比。

一般常見錯誤接法：
過去安裝的大多數75Ω視訊及數位音訊同軸電纜線是用50ΩBNC連接的，這種搭配對較低的頻帶例如標準廣播傳送還能應付，對今天的超高速類比傳輸或數位傳輸就會降低信號品質，進而降低圖像與音像品質。

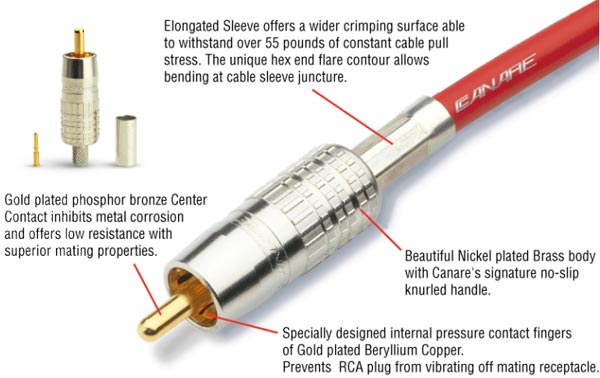

■ CANAER標準專業75ΩRCA高品質數位連接頭結構介紹：

1. CANAER-75ΩRCA接頭，實機掃頻測試，傳訊能力徹底擊敗目前市面HI-END音響所使用之RCA接頭。
2. 1.1VSWR，DC-200Mhz。
3. 完全不需要焊接，節約超過80%的安裝時間。
4. 適用單枝或多股芯線同軸電纜。
5. 可使用標準壓緊工具，可連接多種規格的同軸電纜。

現在使用高品質的佳耐美壓緊式RCA連接接頭來連接一條視訊或音訊電纜，可以快速、簡單和方便的完成，僅需要:
(a) 剝開同軸電纜。
(b) 在同軸電纜芯線上壓緊中央針。
(c) 將帶鎖扣的中央針放入RCAP系列連接接頭並鎖定。
(d) 推上尾管並壓緊。這樣就完成了全部工作。

RCAP系列的連接接頭使用了與佳耐美75Ω的壓緊式BNC型連接接頭相同的中央針和尾管。因此，完全相同的連接BNC連接接頭用的工具－壓緊鉗、壓緊模和剝線器，也適用於RACP系列連接接頭的安裝。

佳耐美的新型75Ω型的RCA視訊壓緊型連接插頭，可與75Ω阻抗匹配，對200MHz頻率范圍內的類比和數位訊號的傳輸，有良好的表現。

CANAER使用3件式連接接頭設計，可為各種尺寸的75Ω同軸電纜提供穩定和非常可靠的連接。這種獨特的不需要焊接的結構，節省了超過80%的連接時間。

一般常見錯誤接法：
傳統的RCA音訊連接接頭已有很長的歷史了，應不少於50年！那些舊款的焊接型RCA連接接頭一般特性阻抗為20~26Ω，而且在與精確75Ω同軸電纜連接時，將會表現出相當差的反射損耗值，且數位訊號將會完全走樣。
實際上，這類RCA連接接頭不適合用於在6MHz的廣播視訊頻率、寬頻RGB視訊監視器線路以及20bit數位音訊數位流等方面。

■ CANAER標準專業75Ω F型高品質數位天線連接頭介紹：

市場上大多數的F型連接接頭，利用同軸電纜的實心芯線做連接接頭的中央觸針。這種設計會造成近期和長期的問題，如，芯線的劃痕、彎曲，絕緣體破損，金屬疲勞及老化等。而且，這種設計還會引起如訊號降級、損耗，低畫質品質，及RF泄漏等問題。

為滿足不斷提高的先進數位廣播及傳送設備的要求，佳耐美研發了世界上第一個精確、高可靠性的75Ω F型連接接頭。穩定的機械和電氣品質(黃銅製鍍鎳連接頭，高品質螺紋，寬扭矩螺母，鍍金中央針，加長的壓緊尾管), FP-C系列連接接頭可使用與佳耐美壓緊式BNC和RCA相同的安裝工具，進行快速的安裝。

佳耐美真正75Ω F型連接接頭，有卓越的反射損耗特性。對未來的“聰明屋”達1GHz或更高的RF寬頻多媒體網絡，也可以應對自如。

　

■ 您的HI-END器材就交給專業的CANAER高寬頻音頻視頻數位線：

經過以上這番介紹您還在使用過時傳統又無法真正匹配阻抗的RCA接頭嗎?
您還在使用HI-END常用的術語俗稱『聲音的數位線』嗎?

Canare佳耐美真正技術專業時代已來臨!!
以專業立場切入數位音頻視頻傳訊話題，深入淺出探討您的HI-END器材正遭受到因使用不當的RCA或BNC所造成數位資料流的損失。

Canare佳耐美專業工法技術認證!!
使用最正統工法以及最專業的音頻視頻線材，為您禰補這多年來所造成的斷訊及訊號流失所造成的傷害，建議您請拔下您器材上所謂『聲音的數位線』，使用最專業的Canare佳耐美，您將會聽到您以前從未聽到的細節，忠實傳訊，還給您府上HI-END器材原有的春天。

Canare佳耐美滿懷最誠摯的心
平實合理的專業價格，誠實負責的售前及售後行銷通路和專業技術諮詢服務及熱誠親切的對待，『相信專業、我們相信』，真誠期待您的加入，用您慧眼獨具的眼光享受真正75Ω高寬頻線材所為您帶來新世紀的視聽娛樂饗宴。

　

■ CANAER高寬頻音頻視頻數位線各款式產品圖片：

音響用(L-5CFB) 成品圖	音響用(L-5CFB) 成品圖	音響用(L-7CFB) 成品圖
電視用(FP/ L-5CFB) 成品圖		電視用(FP/ L-7CFB) 成品圖

■ CANAER 75Ω高寬頻音頻視頻數位線各款式價格：

數位線適用：

BS/CATV天線適用：

☉ 規格品及各長度價格表（本公司完全實行誠實售價政策，切勿來電或來信殺價），為確保品質完美本線材恕無提供切售販賣。
☉ Canare佳耐美產品優良，日本原裝進口，如遇該項缺貨敬請耐心等候，不便之處敬請見諒，相關圖片、文字資料係由台灣佳耐美提供。
☉ 針對商品外觀、改款或國際進貨成本價格波動調整，本公司保留販售與否，若有變更將不再另行通知，均依實物及公佈售價為準。
☉ Canare佳耐美數位廣播無線放送專業75Ω視頻音頻數位線，由iEgo Power提供完善售後服務五年保固。
